关于放射科的装修设计,我们结合相关规范和实践经验,整理了平面布局、空间设计、人性化设计3个方面的一些要点。



平面布局


1、整体原则


放射科的平面规划,要考虑4个因素:位置相对独立、和门急诊及住院部等区域联系便捷、方便放射设备运输和安装及维修、机房周边房间的用途不要轻易改变。


2、放射治疗用房应集中设置,宜设在较低的楼层,如一层或负一层(大型设备自重大,楼层加固会增加成本)。

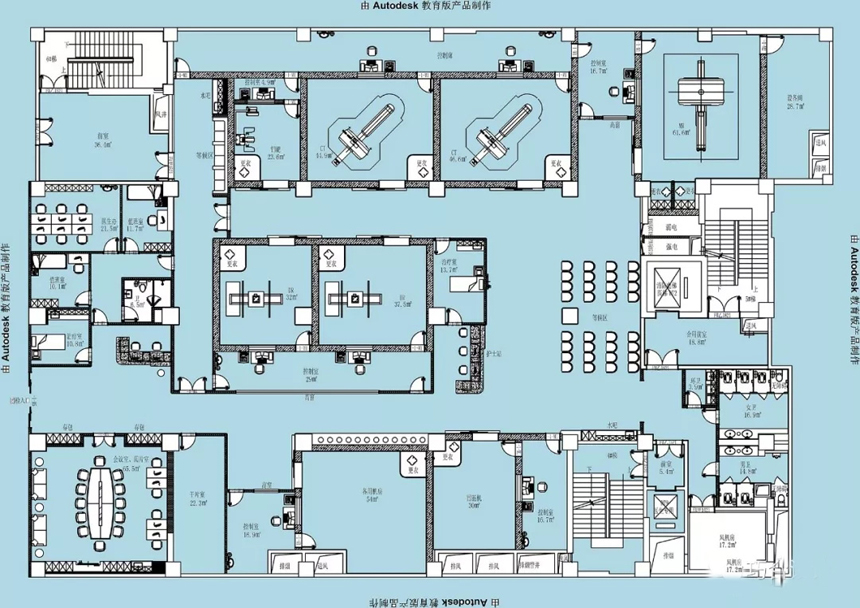

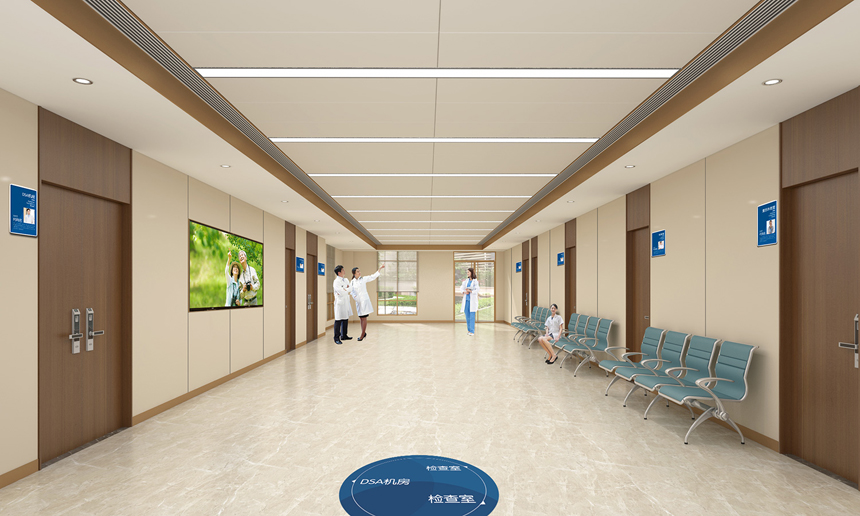

▲放射科宜自成一区


3、设备机房的上层房间不宜设卫生间或其他用水量大的功能房间,以防上层漏水损坏设备,及排水被辐射污染。


4、机房尽量远离震动源(汽车马路、电梯、空调冷却压缩系统、泵房),以免降低图像质量。




5、活动路线规划尽量做到医患独立及分开设置用户单向通道。检查室的患者出入口宜设更衣室或玄关,以缓冲室内外的空气流通。

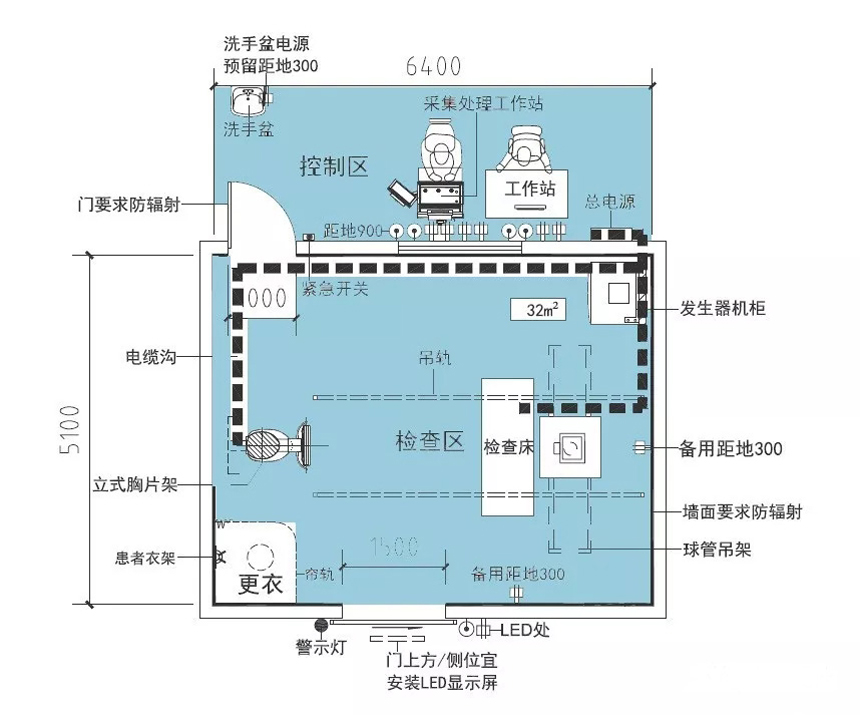

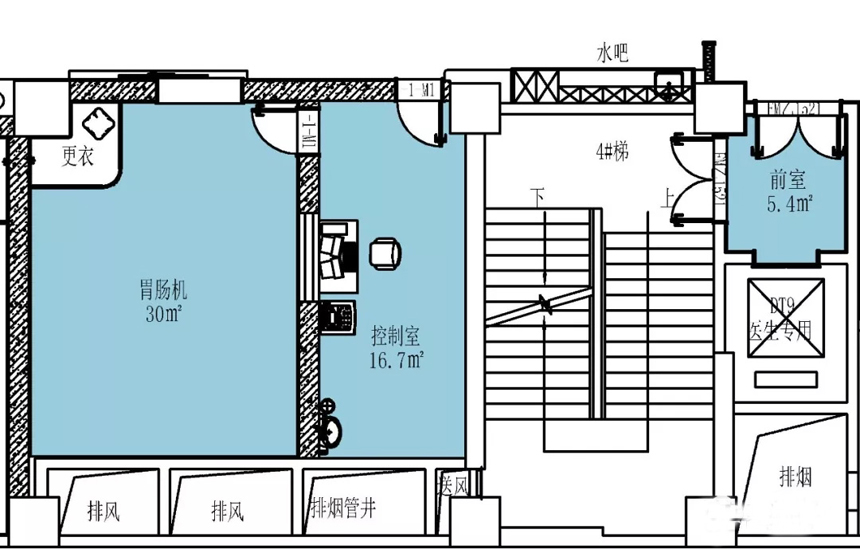

6、设备室、检查室、控制室的布局,建议L字型或一字型除了这3个房间,放射科还可酌情增设接诊室、更衣室和缓冲区、办公室、值班室、独立卫生间、候诊室、阅片室、收发报告室、库房(不含核素药品存储室、核废室)。


7、扫描室大门最小净宽125cm,以供担架车进出。


8、超导磁体间的屏蔽门应朝屏蔽间外开,设备间门不能朝向磁体间。建议磁体间装一道屏蔽门(宽120cm×高210cm)——安装两道屏蔽门会增加成本;经常开门造成的电磁泄漏和干扰,也不便于进入磁体间的安全管理。

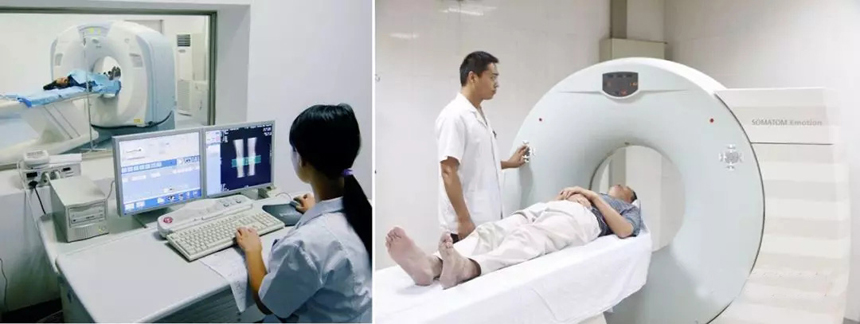

9、控制台可设在检查台的左、右侧,确保医生视线不会被遮挡。

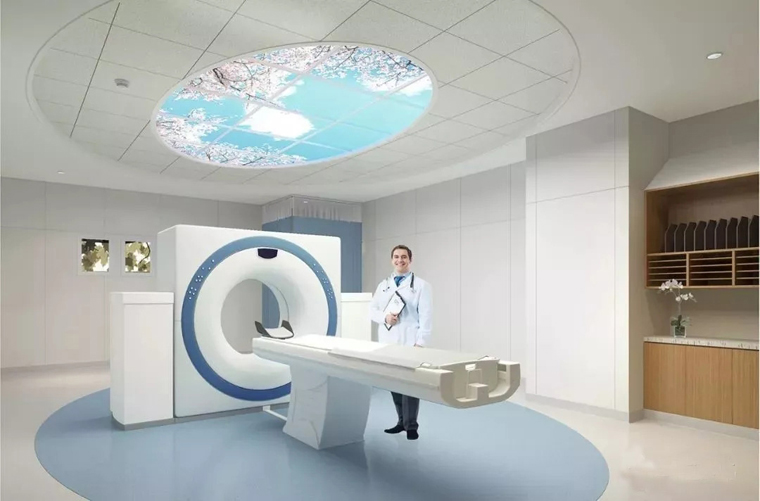

▲图片来源于网络


10、放射机房的面积设置,应便于机器安装,便于医生操作,便于平车、担架、推车出入。防护门不宜设门槛,高度2m,宽度1.2m。


一般来说,200毫安以上的透视摄片机房应36㎡。普通X线机(包括拍片、透视、CR 、DR、胃肠)应24,双床双管机器应36,CT机房应30


拍片室最小净尺寸为4.5m×5.4m(24㎡),透视室最小净尺寸为5.4m×6.0m摄片室观察窗的净宽应0.60m,净高应0.40m。


有条件时,宜建立放射科图像储存传输系统(PACS)。

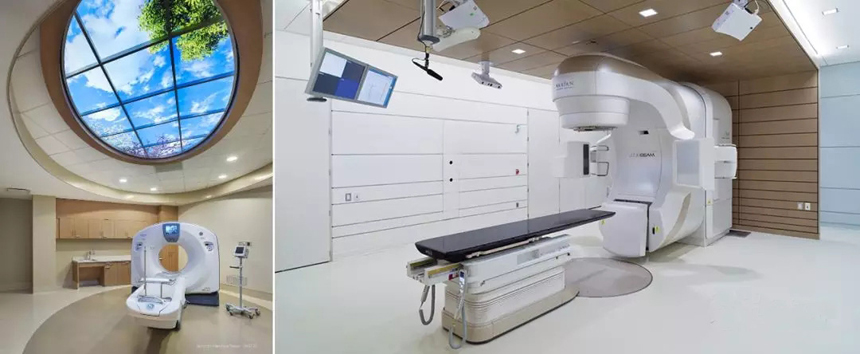

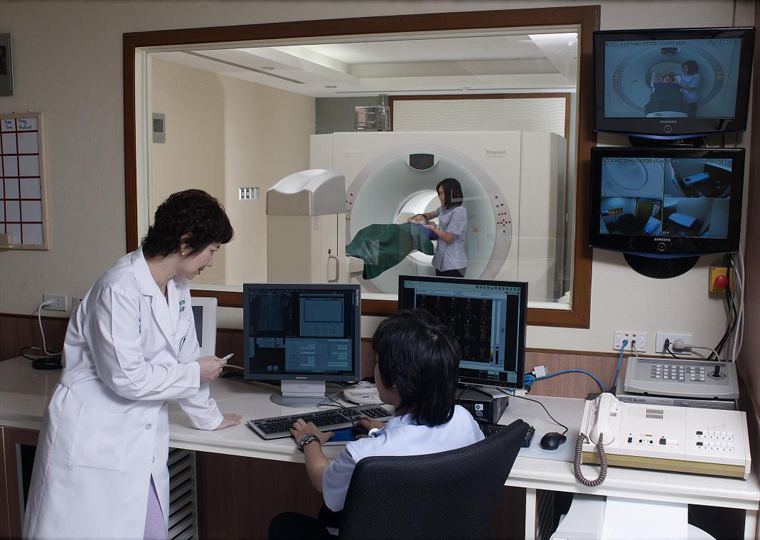

▲泰国康民医院影像室(图片来源于网络)




空间设计


1、机房内部的装饰建材要求防潮防尘绝缘,有较高的清洁度


2、建议设备安装后再吊顶(避免整体吊顶方式),吊顶材料可采用铝扣板。地面宜铺设不易碎裂的地砖或PVC地板。


PVC地板适用于放射机房



3、放射机房应采用独立的空调系统,以满足恒温恒湿条件,并防止中央空调循环水被辐射污染。需注意空调风口不能直对磁体。贮藏室、废物保管室贮存放射性同位素时,应24h内排换气。


4、放射科大型医疗设备的电源,应由变电所单独供电,并设置切断电源的隔离电器机房内明亮度可调节可转换,图像显示器附近不宜有强烈的室外光和室内灯光。


5、机房的消防器材应采取干粉或气体型,而非喷水灭火装置,以免损坏设备。


6、警戒标识是必需的,以免患者或其他访客误入放射机房。机房门外应有防止误入的红色信号灯、电离辐射警告标志、放射防护注意事项、醒目的工作状态指示灯扫描室应安装2个X射线警示灯,一个位于CT机架上方,一个位于扫描间入口处。





人性化设计


参照JCI标准“以患者为中心”的理念,放射科的装修设计可注意这些细节。


1、机房装修使用吸音材料,以降低设备运行产生的噪音,让患者更舒服。照明应柔和无眩光,避免造成视觉刺激。


2、控制室建议单独安装一分体式空调,避免冬季时人、机对室内温度需求的矛盾,也能降低空调运行噪音对控制室工作人员的影响。

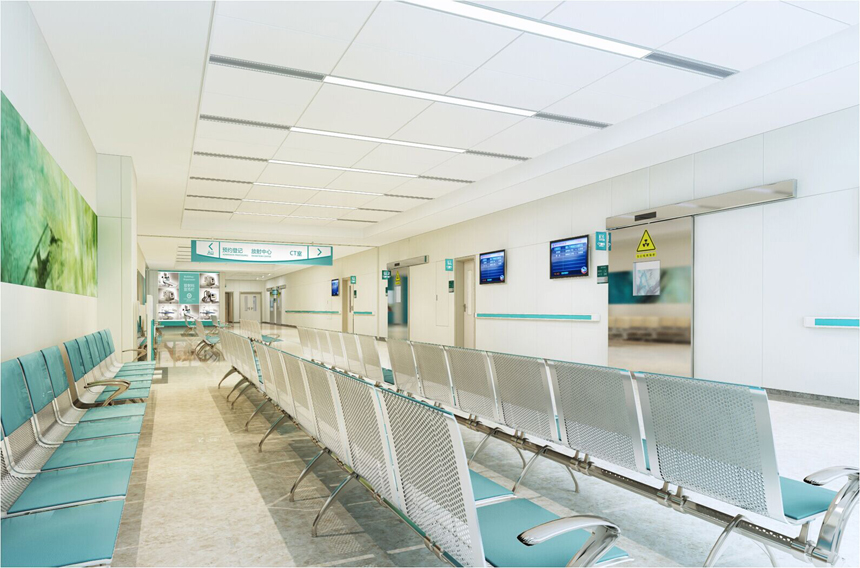

3、这一区域的导视应清晰明确,设置等候区。




4、放射科医疗废物运送应设置独立通道,以最短路线运送。


5、放射科应设有无障碍通道,方便轮椅、平车、病床出入,并设有急诊患者绿色通道。

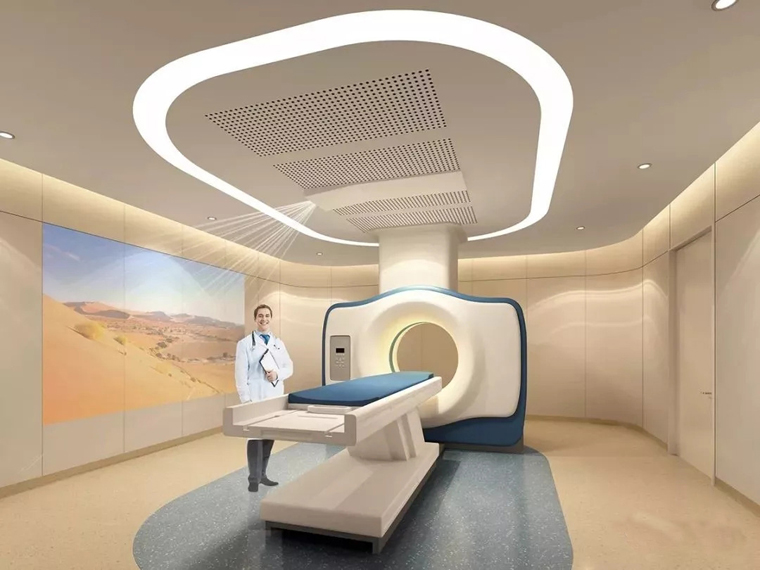

6、更衣室考虑衣服(内衣裤/首饰/外衣)独立存放,配置专用一次性包装袋,提供更衣帘、凳子、挂衣钩,为用户提供方便。机房进行环境图形装饰,可降低重型设备的压抑感。


7、放射科入口应贴有地面警示。



(本文配图除特别标注外,

均为巧合设计项目方案图)
